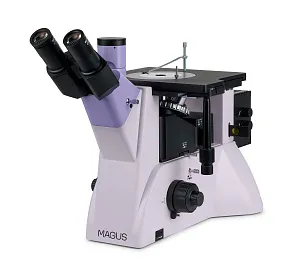

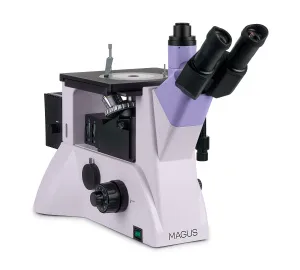

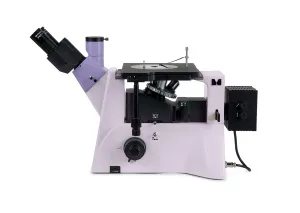

Увеличение: 50–500х. Тринокулярная визуальная насадка, объективы-планахроматы, галогенный осветитель отраженного света 50 Вт

MAGUS (Магус)
Характеристики
Артикул 83714
Бренд MAGUS (Магус)
Гарантия 5 лет
Размер упаковки (ДxШxВ) 35x68x49 см
Вес упаковки 15.96 кг
Все спецификации

Микроскоп предназначен для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов.
Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу – до 2 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью.
Микроскоп реализует три метода контрастирования в отраженном свете: светлое поле, простая поляризация и дифференциально-интерференционный контраст.

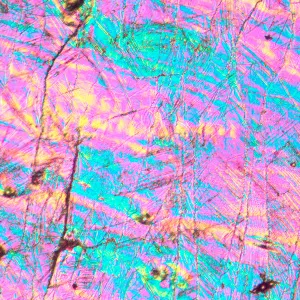

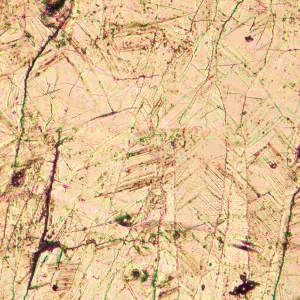

Светлое поле дает достоверное увеличенное изображение объекта. Простая поляризация убирает блики с металлических поверхностей, выделяет полимеры и другие инородные включения. Дифференциально-интерференционный контраст раскрашивает цветами изменения высоты объекта и таким образом показывает топографию образца. Объект исследования выглядит рельефным.
Два независимых канала визуализации предусматривают одновременное подключение монитора и камеры.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

Визуальная насадка

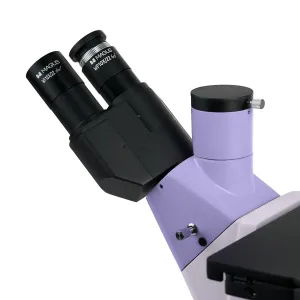

Оптическая длина тубуса – бесконечность. Во время сборки микроскопа пользователь разворачивает тубусы насадки на 180° и выбирает высоту выноса зрачка в соответствии с собственным ростом. Визуальная насадка тринокулярная.
Монитор устанавливается в вертикальный тубус визуальной насадки, а цифровая камера в боковой канал визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 50/50 (канал визуализации открыт) или 100/0 (канал визуализации закрыт), на корпусе – 100/0 или 0/100.

Револьверное устройство

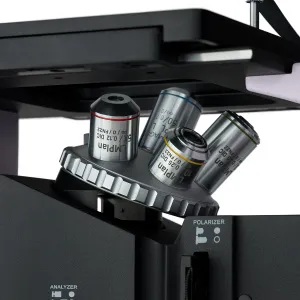

Револьвер на 5 объективов установлен на штатив под столиком.
В револьверном устройстве есть специальный слот для установки ДИК-слайдера, который используется при работе по методу дифференциально-интерференционного контраста с объективами 5х, 10х и 20х.

Объективы
Объективы-планахроматы на бесконечность с увеличенным рабочим расстоянием работают по методам светлого поля, простой поляризации и ДИК.
Для работы по методу темного поля, выбирайте MAGUS Metal V700 BD.

Фокусировка

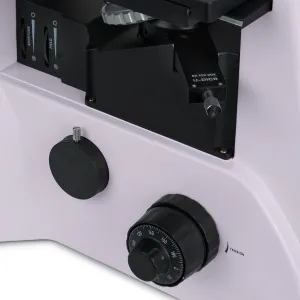

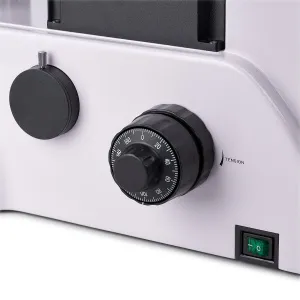

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Пользователь свободно кладет руки на стол и занимает расслабленную позу во время работы. Фокус настраивается плавно и без усилий.
С правой стороны находится рукоятка блокировки грубой фокусировки для быстрой настройки микроскопа после смены объекта исследования. С левой – кольцо регулировки жесткости хода грубой фокусировки.

Предметный столик

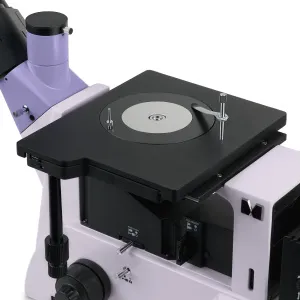

Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. В центр столика устанавливается круглая поворотная вставка с отверстием подходящего диаметра: 10 мм, 20 мм или 30 мм. Для фиксации объекта применяется прижим.

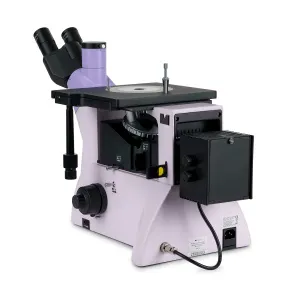

Источник света

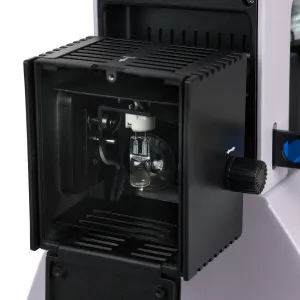

В фонаре стоит 50-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле, поляризованном свете и дифференциально-интерференционном контрасте. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

Осветительная система отраженного света
Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами. Источник света центрируется по трем осям.

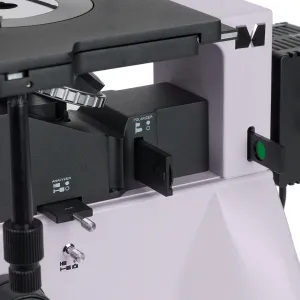

Съемные анализатор и поляризатор реализуют метод простой поляризации. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается.

Слайдер с призмой ДИК используется при работе по методу дифференциально-интерференционного контраста с объективами 5х, 10х и 20х.
Набор светофильтров поможет правильно настроить цветопередачу.

Аксессуары
Дополнительные аксессуары усиливают технические характеристики микроскопа. Окуляры и объективы расширяют диапазон увеличения. Цифровые камеры выводят изображение на экран компьютера или монитор. Калибровочные слайды помогут провести измерения объектов.

Основные особенности:

  • Применяется для изучения непрозрачных габаритных объектов массой до 2 кг
  • Тринокулярная визуальная насадка с возможностью изменения высоты взора
  • Два независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и боковой канал визуализации на корпусе; переключение светового потока на тринокулярной насадке – 50/50 и 100/0, на корпусе – 100/0 и 0/100
  • Мощный 50-ваттный галогенный осветитель отраженного света для яркого естественного освещения
  • Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, устройство простой поляризации, слот для ДИК-слайдеров
  • Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
  • Предметный столик большого размера с круглыми поворотными вставками, отверстия 10, 20 и 30 мм
  • Большой выбор дополнительных окуляров и объективов

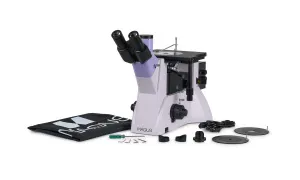

Комплектация:

  • Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
  • Фонарь лампы
  • Тринокулярная визуальная насадка
  • Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
  • Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
  • Адаптер C-mount 1х
  • ДИК-слайдер для объективов 5х, 10х и 20х
  • Ключ-шестигранник
  • Сетевой шнур питания для микроскопа
  • Пылезащитный чехол
  • Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

  • Окуляр 10х/22 мм со шкалой
  • Окуляр 12,5x/14 мм (2 шт.)
  • Окуляр 15х/15 мм (2 шт.)
  • Окуляр 20х/12 мм (2 шт.)
  • Окуляр 25х/9 мм (2 шт.)
  • Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
  • Цифровая камера
  • Калибровочный слайд
Артикул 83714
Бренд MAGUS (Магус)
Гарантия 5 лет
Размер упаковки (ДxШxВ) 35x68x49 см
Вес упаковки 15.96 кг
Тип световые/оптические, металлографические
Тип насадки тринокулярная
Насадка Зидентопф с возможностью разворота на 180°
Угол наклона окулярной насадки 45°
Увеличение, крат 50–500 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500)
Диаметр окулярной трубки, мм 30
Окуляры 10х/22 мм, удаленный зрачок 10 мм; 10x/22 мм со шкалой (*опция: 10x/22 мм с перекрестьем; 12,5x/14 мм; 15х/15 мм; 20х/12 мм; 25х/9 мм)
Объективы планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70; парфокальная высота 45 мм (*опция: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80, PL L100x/0,85 (сухой))
Револьверное устройство на 5 объективов, с ДИК-слотом
Рабочее расстояние, мм 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20х); 3,68 (50х); 1,25 (80х); 0,40 (100х)
Межзрачковое расстояние, мм 48 — 75
Предметный столик, мм 242x200
Диапазон перемещения предметного столика, мм 30/30
Характеристики предметного столика двухкоординатный механический, круглые поворотные вставки Ø130 мм с отверстиями Ø10 мм, Ø20 мм и Ø30 мм
Диафрагма встроенные апертурная и полевая
Фокусировка коаксиальная, грубая (с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм)
Подсветка галогенная
Регулировка яркости
Источник питания 220±22 В / 50 Гц
Тип лампы подсветки 12 В/50 Вт, цоколь G6
Светофильтры зеленый, синий, матовый, желтый
Диапазон рабочих температур, °С 5...+35
Дополнительно съемные анализатор и поляризатор, ДИК-слайдер для объективов 5х, 10х и 20х
Уровень пользователя для опытных, для профессионалов
Уровень сложности сборки и настройки сложно
Назначение металлографические
Расположение подсветки нижняя
Метод исследования светлое поле, поляризация, ДИК
Чехол/кейс/сумка в комплекте чехол пылезащитный
