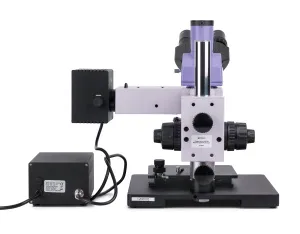

Микроскоп металлографический MAGUS Metal 630 BD
Увеличение: 50–500х. Компактный штатив, тринокулярная визуальная насадка, объективы-планахроматы для светлого и темного поля, галогенный осветитель отраженного света 50 Вт
Артикул | 82899 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 39x37x73 см | |
Вес упаковки | 19.5 кг |

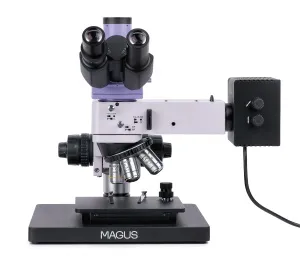

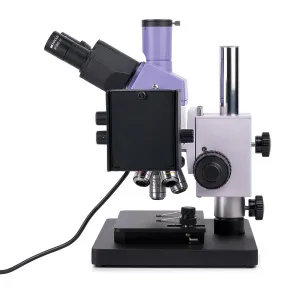

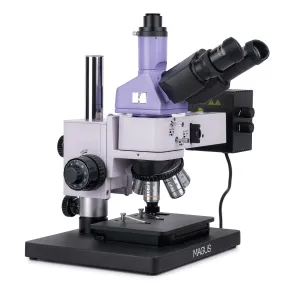

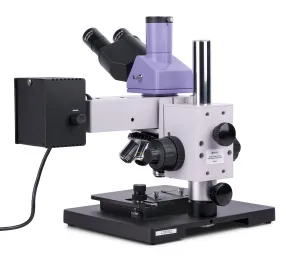

Металлографический микроскоп MAGUS Metal 630 BD для светлого и темного поля и поляризованного света. Благодаря мощной галогенной подсветке формирует информативное изображение на любом объективе и при любом методе контраста. Микроскоп предназначен для контроля качества и исследования микроструктуры металлических и полупроводниковых материалов, наблюдения разных непрозрачных объектов. Применяется для рутинной и исследовательской работы в цехах предприятий, лабораториях научных центров, на кафедрах вузов.
Оптика
Тринокулярная визуальная насадка имеет отдельный окулярный тубус, в который устанавливается цифровая камера (нет в комплекте). 100% света направляется или на окуляры, или в канал визуализации –с помощью переключателя светового потока. Бинокулярная визуальная часть насадки отклонена на 30° для удобного наблюдения. Кольцо диоптрийной подвижки находится на левом тубусе.

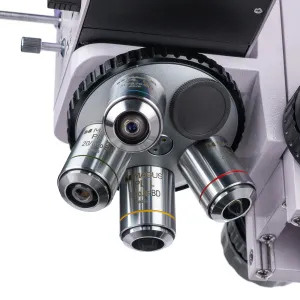

После установки комплектных объективов в револьверное устройство одно гнездо остается свободным для дополнительного. Все базовые объективы планахроматические, имеют увеличенное рабочее расстояние и предназначены для работы в светлом и темном поле.
Освещение
Специально для темнопольных наблюдений в микроскопе установлена галогенная лампа увеличенной мощности (50 Вт). Кроме нее в осветительную систему отраженного света входят: набор светофильтров, апертурная и полевая диафрагмы, устройство для работы по методу темного поля, встроенный анализатор и съемный поляризатор. Диафрагмы и источник света центрируются. При наблюдениях можно использовать метод Кёлера.
Механика

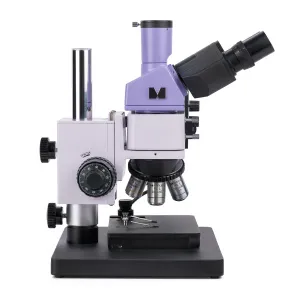

Микроскоп интересен конструкцией штатива и механизмом фокусировки: объект исследования может быть любой геометрии и высоты. Еще одна особенность – небольшие размеры: микроскоп без труда помещается на полках высотой не более 40 см. Ручки грубой и тонкой фокусировки расположены коаксиально по обеим сторонам корпуса. Ход жесткости грубой фокусировки регулируется.
Аксессуары
Для микроскопа MAGUS Metal 630 BD можно отдельно заказать дополнительные аксессуары. Это полностью совместимые окуляры, объективы с увеличенным рабочим расстоянием для светлого и темного поля, калибровочные слайды, цифровые камеры.
Основные особенности:
- Подходит для исследования непрозрачных образцов любой геометрии и высоты
- Тринокулярная насадка с вертикальным тубусом для установки цифровой камеры, два положения делителя светового потока – 100/0 и 0/100
- Наблюдения в отраженном свете методами светлого и темного поля, поляризации
- Мощность галогенного источника света увеличена до 50 Вт – специально для работы в темном поле
- Наличие полевой и апертурной диафрагм для настройки освещения по методу Кёлера, а также набор светофильтров, центровка источника света и обеих диафрагм
- Компактное исполнение штатива для установки микроскопа в ограниченном пространстве
- Большой выбор совместимых аксессуаров

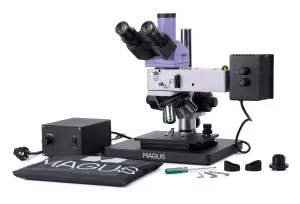

Комплектация:
- Штатив с механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Осветитель отраженного света – насадка с фонарем лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Адаптер C-mount 1х
- Ключ-шестигранник
- Блок питания
- Сетевой шнур питания
- Кабель осветителя отраженного света
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
- Цифровая камера
- Калибровочный слайд
Артикул | 82899 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 39x37x73 см | |
Вес упаковки | 19.5 кг | |
Тип | световые/оптические, металлографические | |
Тип насадки | тринокулярная | |
Насадка | Зидентопф | |
Угол наклона окулярной насадки | 30° | |
Диапазон увеличения, крат | 50 — 500 | |
Увеличение, крат (опционально) | 50–1000/1250/1500/2000/2500 | |
Диаметр окулярной трубки, мм | 30 | |
Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) | |
Объективы | планахроматические, скорректированные на бесконечность: PL L5х/0,12 BD, PL L10х/0,25 BD, PL L20х/0,40 BD, PL L50х/0,70 BD; парфокальная высота 45 мм (*опция: PL L40х/0,60 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100х/0,85 BD (сухой)) | |
Револьверное устройство | на 5 объективов | |
Рабочее расстояние, мм | 9,7 (5x); 9,3 (10x); 7,2 (20x); 3,0 (40x); 2,5 (50х); 1,9 (60х); 0,80 (80х); 0,40 (100х) | |
Межзрачковое расстояние, мм | 48 — 75 | |
Предметный столик, мм | 185x140 | |
Диапазон перемещения предметного столика, мм | 35/30 | |
Характеристики предметного столика | двухкоординатный механический столик; размер основания микроскопа: 300x240 мм | |
Возможность диоптрийной коррекции, D | ±5 (на левом тубусе) | |
Диафрагма | встроенные апертурная и полевая | |
Фокусировка | коаксиальная, грубая (с механизмом регулировки жесткости) и тонкая (0,002 мм) | |
Подсветка | галогенная | |
Регулировка яркости | ✓ | |
Источник питания | 220±22 В, 50 Гц, сеть переменного тока | |
Тип лампы подсветки | 12 В / 50 Вт | |
Светофильтры | зеленый, голубой, желтый, матовый | |
Диапазон рабочих температур, °С | 5...+35 | |
Дополнительно | встроенный анализатор и съемный поляризатор, устройство для работы по методу темного поля | |
Уровень пользователя | для опытных, для профессионалов | |
Уровень сложности сборки и настройки | сложно | |
Назначение | металлографические | |
Расположение подсветки | верхняя | |
Метод исследования | светлое поле, темное поле, поляризация | |
Чехол/кейс/сумка в комплекте | чехол пылезащитный |
